Канатные тельферы Euro-lift H-CD, CD1, MD1
Электрические тали CD1/MD1/H-CD1/H-SD1/CDL1 предназначены для установки на однобалочных мостовых кранах или для установки на подвесную двутавровую балку в качестве подъемно-транспортного оборудования. Они также могут устанавливаться после небольшой доработки в качестве подъемного оборудования непосредственно на жесткозакрепленную раму.
Изделие характеризуется компактной конструкцией, незначительным весом, небольшими габаритами и удобством управления. Скорость подъема модели СD1/H-CD1/H-SD1/CDL1 составляет 8 м/мин, модель МD1 имеет две скорости подъема:
- одну скорость = 8 м/мин
- одну скоростью = 0,8 м/мин.
Изделие представляет собой полезное средство улучшения условий труда и повышения производительности и является одним из видов легкого и малогабаритного подъемного оборудования, которое широко используется на промышленных и горнопромышленных предприятиях.
Чертежи внешней конструкции

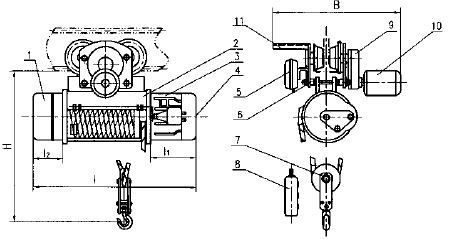

Электрическая таль СD1/H-CD1/H-SD1/CDL1 0.5-5 т, 6-12 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. пульт;
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля

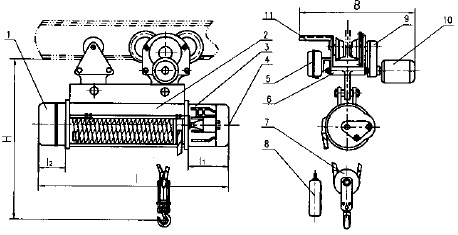

Электрическая таль СD1/H-CD1/H-SD1/CDL1 0.5 - 5 т, 18 - 30 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. пульт
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
Электрическая таль СD1/H-CD1/H-SD1 0.5 - 5 т, 6 - 30 м с жестким креплением
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. подъемный крюк;
6. пульт

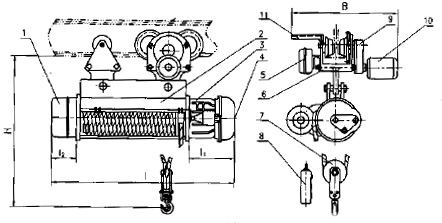

Электрическая таль MD1 0.5 - 5 т, 18 - 30 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. кнопки нажимные
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля

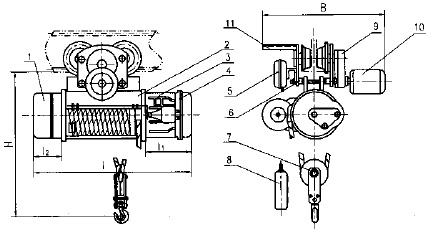

Электрическая таль MD1 0.5-5 т, 6-12 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. кнопки нажимные
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
Электрическая таль МD1 0.5 - 5 т, 6 - 30 м с жестким креплением
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. двигатель малой скорости;
6. подъемный крюк;
7. кнопки нажимные

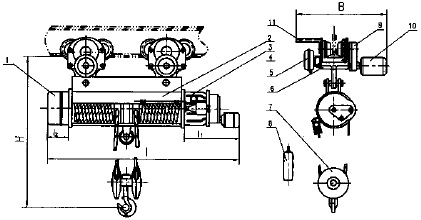

Электрическая таль СD1/H-CD1/H-SD1/CDL1 10 т, 6-30 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. кнопки нажимные
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля

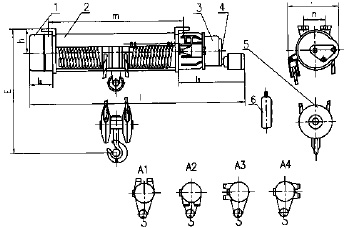

Электрическая таль СD1/H-CD1/H-SD1 10 т, 6 - 30 м с жестким креплением
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. подъемный крюк;
6. пульт

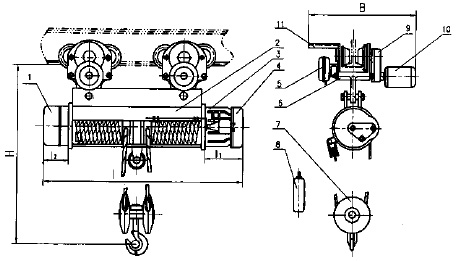

Электрическая таль МD1 10 т, 6-30 м
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. электропроводка;
6. электрическая тележка;
7. подъемный крюк;
8. кнопки нажимные
9. редуктор скорости ходового механизма;
10. двигатель для перемещения в вертикальной плоскости;
11. суппорт вводного кабеля
Электрическая таль MD1 10 т, 6-30 м с жестким креплением
1. редуктор скорости подъемного механизма;
2. наматывающий барабан;
3. двигатель для перемещения в вертикальной плоскости
4. регулятор тормоза;
5. подъемный крюк;
6. пульт

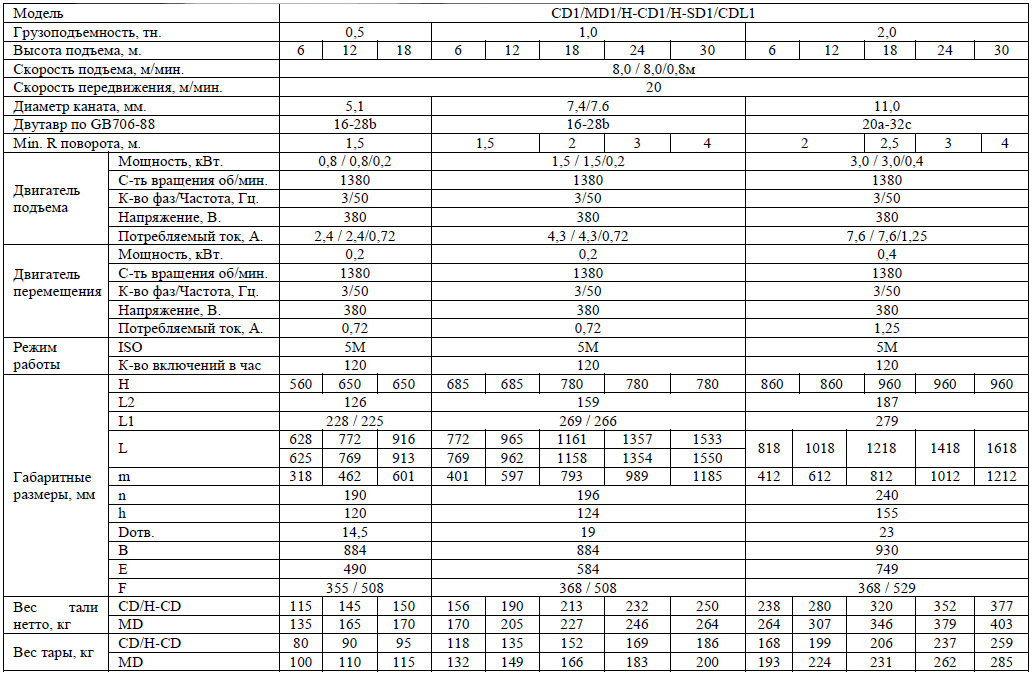

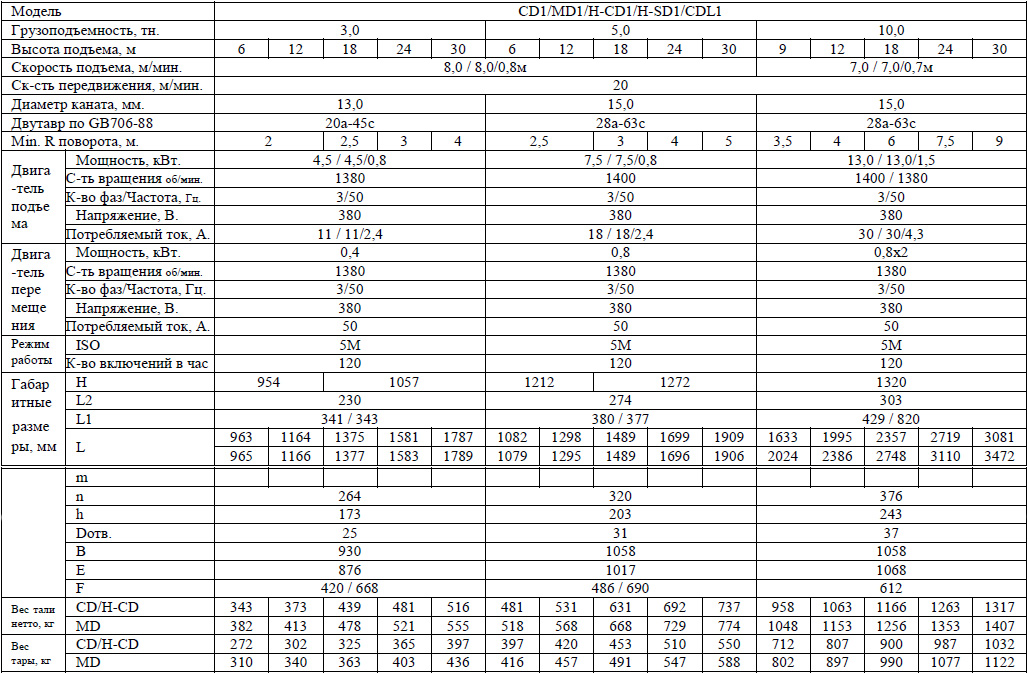

Технические параметры электротали Eurolift
