БРПФ У2 БР.032.001-06
Блоки резисторов БРПФ У2 БР.032.001-06 (БРПФ У2 ИРАК.434.332.001-06) предназначены для пуска, регулирования скорости и торможения крановых электродвигателей постоянного и переменного тока, работающих в электроприводах грузоподъемных кранов.
Блоки резисторов используются для работы в цепях переменного тока напряжением до 660 В, частотой 50 - 60 Гц и в цепях постоянного тока напряжением до 440 В.
Техническое описание блока резисторов БРПФ У2 БР.032.001-06

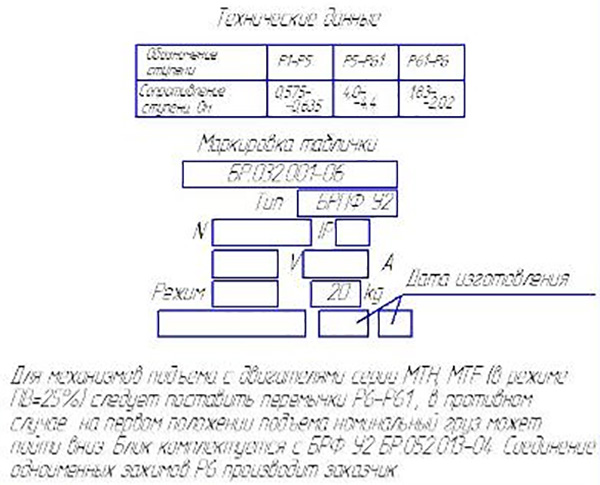

Схемы соединений резисторов в блоках, схемы соединений самих блоков, сопротивление ступеней, а также обозначение резисторов в блоках приводятся в схемах электрических принципиальных конкретного электропривода.
Блоки резисторов серии БРПФ имеют открытое исполнение по защищенности.
Степень защиты IP00.
Режим работы ПВ=40%.
Вид климатического исполнения: У2, УХЛ2.
Габаритные размеры: 628х400х200 мм.

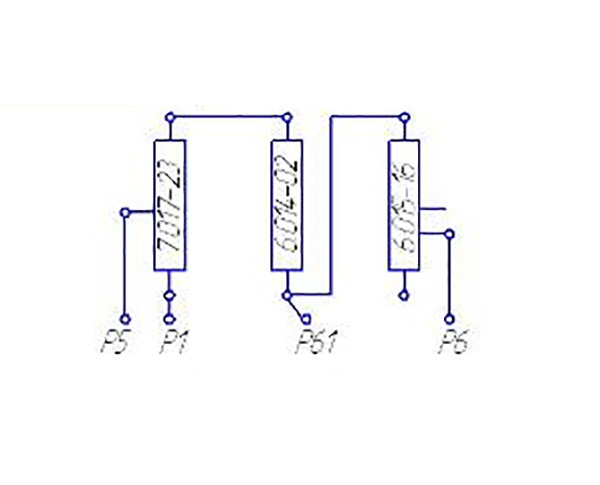

Схема блока резисторов БРПФ У2 БР.032.001-06
